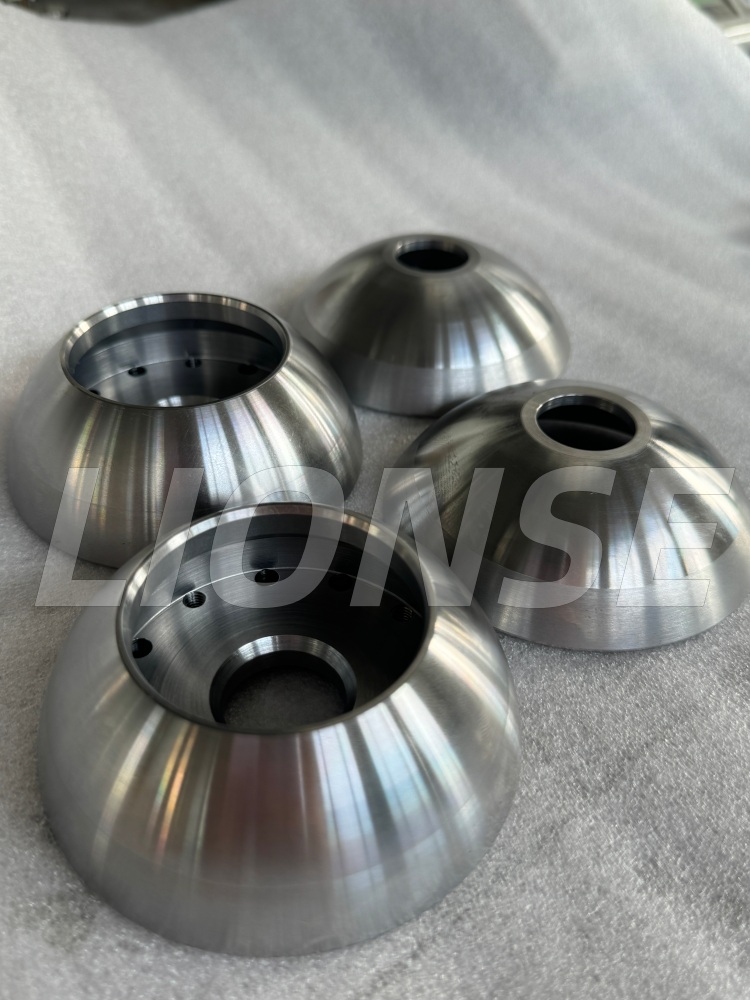

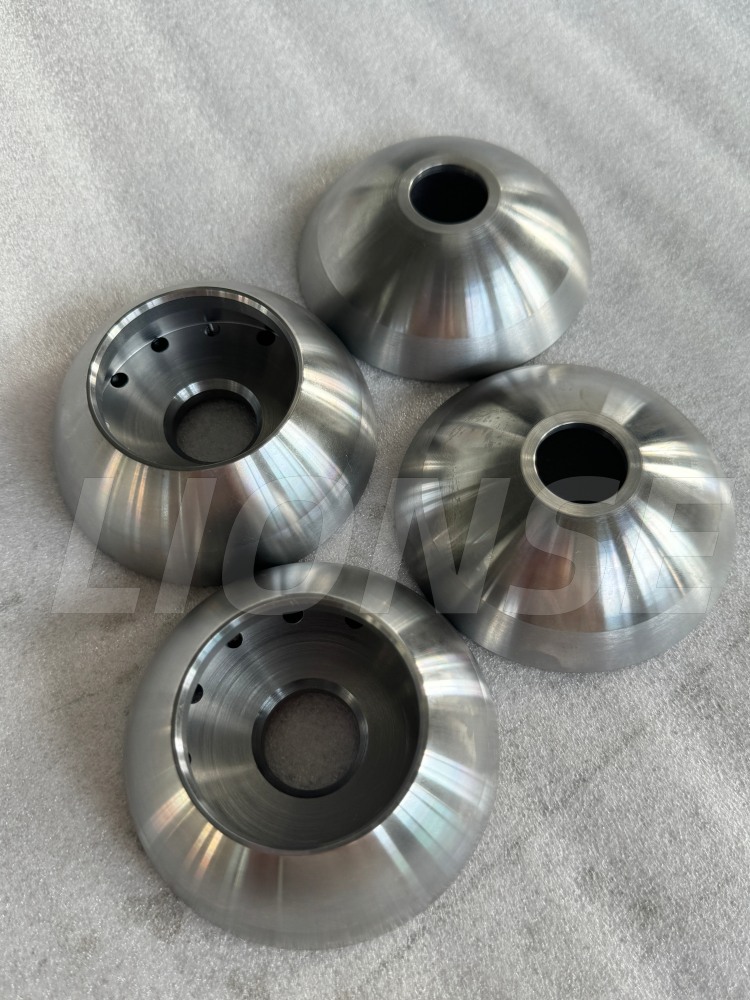

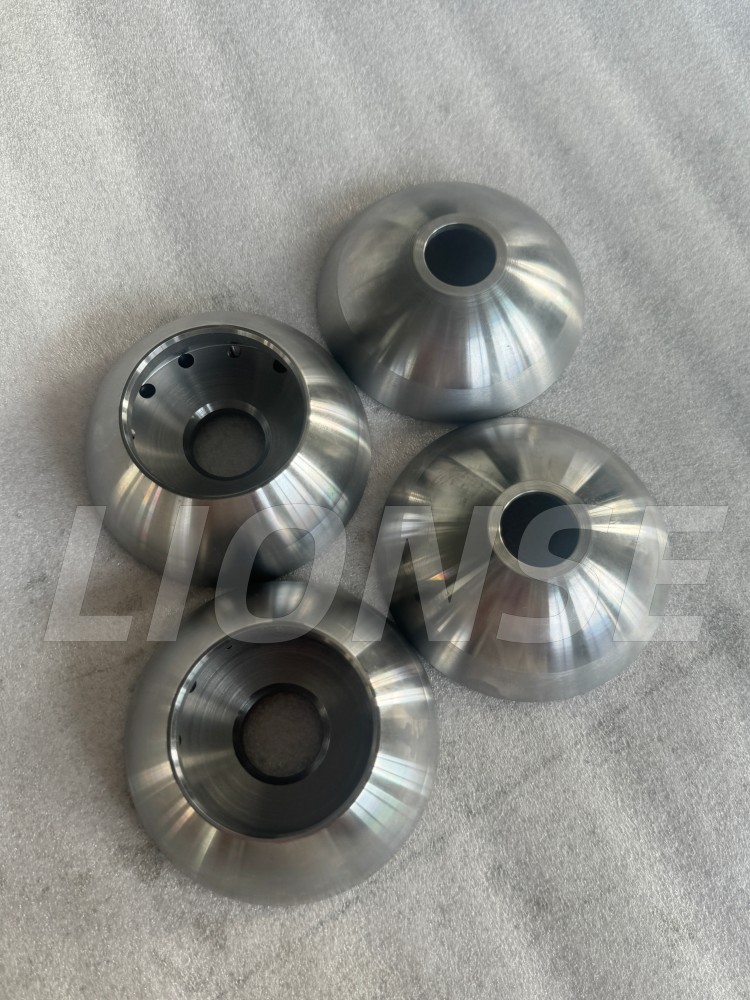

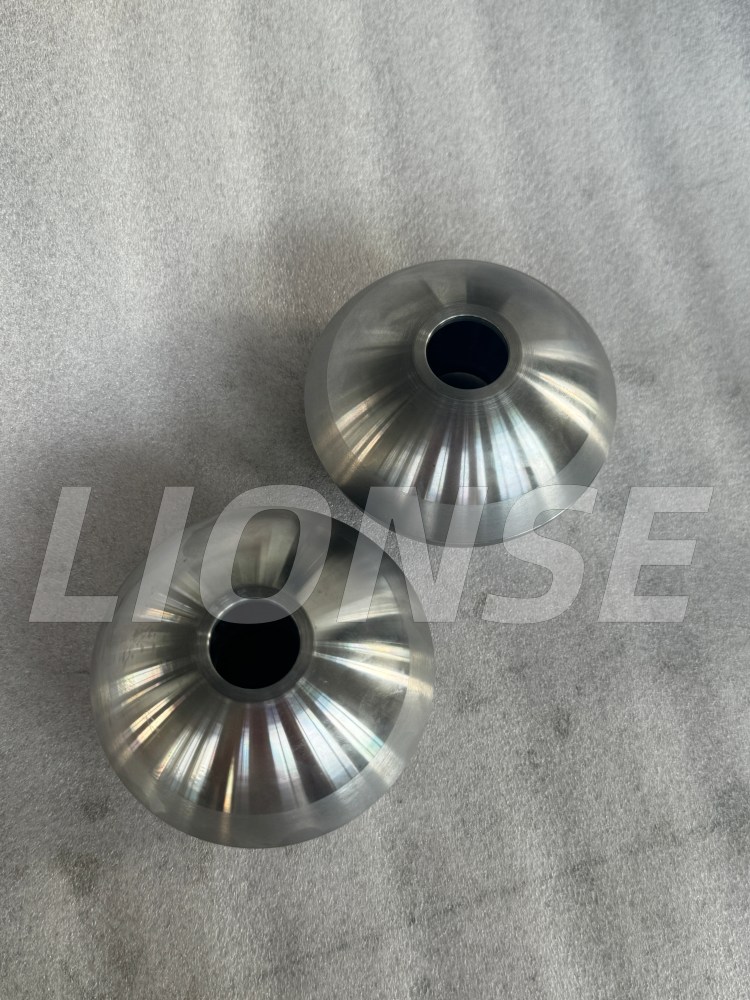

Tämä halkaistu pallo toimii kiertoratapalloventtiilien ydinkomponenttina. Tarkkuus-CNC-koneistettu taotusta 20CrNiMo (AISI 8620) terästankosta valun sijaan. CNC-koneistettu Orbit Ball Valve toimii kiertoradan palloventtiilien ydinkomponenttina. Se koostuu ylemmistä ja alemmista puolipalloista, ja siinä on korkea mittatarkkuus pallomaisella pinnalla, sisäreiällä ja paineenpoistorei'illä, jotka on täydennetty CNC-sorvauksella. Hiiletys-sammutuslämpökäsittely on valinnainen, jotta saavutetaan kulutusta kestävä pinta ja kova ydin korkeapaineisiin iskukuormitettuihin olosuhteisiin.
Ammattimaisena CNC-koneistuksen valmistajana Lionse voi tarjota sekä porattuja (paineenalennusreikien) että ei-porattuja versioita. Käytetään laajasti öljy-, kemian- ja energiateollisuuden kiertoratapalloventtiileissä.

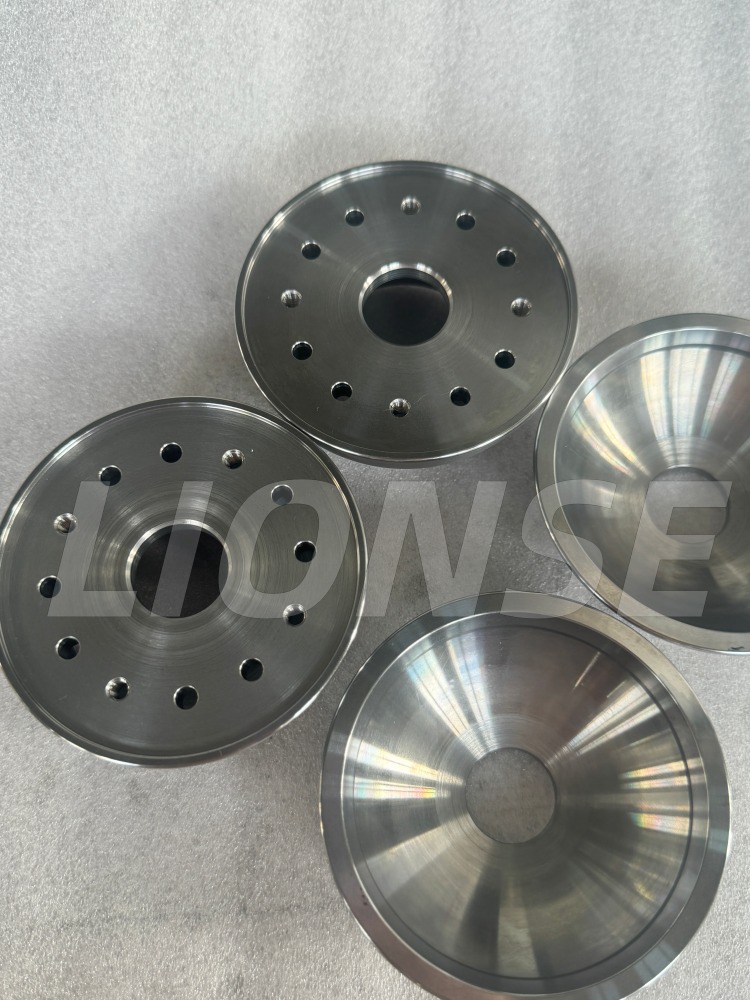

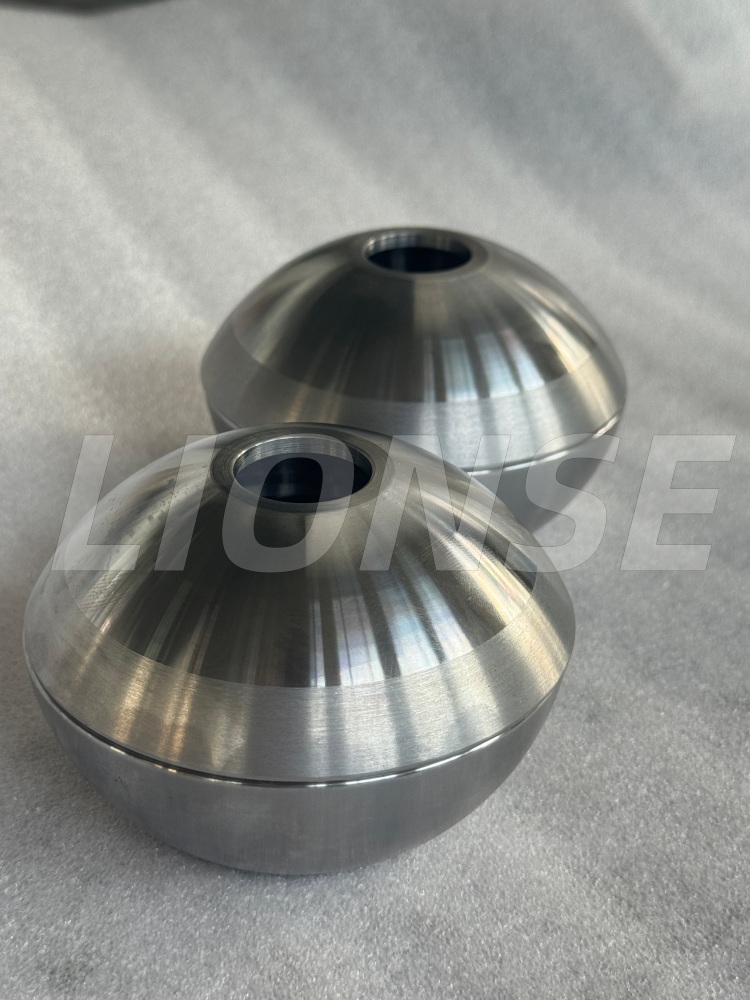

Tarkkuus-CNC-koneistettu Orbit-palloventtiili koostuu kahdesta puolipalloosasta: yläpallosta ja alapallosta. Pallomainen pinta, sisäreikä, kohdistusaskelmat ja paineenalennusreiät on viimeistelty CNC-sorvauksella, tiukan mitta- ja pallomaisen geometrian toleranssilla. Kotelokarkaisevana teräskomponenttina se on saatavana myöhempään hiiletys- ja karkaisulämpökäsittelyyn. Lämpökäsittelyn jälkeen pinnan kovuus saavuttaa HRC58-62:n, mikä takaa erinomaisen kulutuskestävyyden ja eroosionestokyvyn, ja ydin säilyttää hyvän sitkeyden kestämään korkeaa painetta ja iskuja.
| Tuotannon nimi |
CNC-koneistettu Orbit-palloventtiili |
| Materiaaliominaisuudet | 20CrNiMo (AISI 8620) |
| Merkki |
LIONSE |
| Pintakäsittely |
Asiakkaan vaatimusten mukaan |
| Alkuperä |
Qingdao, Kiina |
Verrattuna ruostumattomaan teräkseen perustuviin vaihtoehtoihin (316L, 2205 duplex-teräs Stellite-kovapinnoitteella), 20CrNiMo (AISI8620) tarjoaa erinomaisen kattavan kustannustehokkuuden tarkkuus-CNC-koneistetuille kiertoratapalloventtiilin halkopallokomponenteille öljy-, kemian- ja energiapalveluihin.
Taottu 20CrNiMo-tanko on huomattavasti halvempi kuin 316L ruostumaton teräs ja 2205 duplex-teräs. Kulumista kestävä pintasuorituskyky saavutetaan hiiletys-karkaisulla lämpökäsittelyllä sen sijaan, että luotaisiin korkeaseosteiseen kalliiseen perusmassaan, mikä vähentää halkaistujen aihioiden raaka-ainekustannuksia.
Ruostumattomasta teräksestä valmistetut metalli-metalli-kovatiivisteiset kiertoratapallot vaativat Stellite-kobolttiseospäällysteen saavuttaakseen HRC58-62-kulumiskestävyyden. Stellite materiaali on kallista, kovapintainen luo korkean hylkäysprosentin ja vaatii aikaa vievää uudelleentyöstöä hitsauksen jälkeen.
20CrNiMo:lle tavoitepinnan kovuus HRC58-62 saavutetaan vain todistetusti hiiletys-sammutuksen avulla. Kovahitsausta ei tarvita, mikä vähentää suuria valmistuskustannuksia ja vähentää tuotantoriskejä.
Esilämpökäsittelyn taottu-hehkutetussa tilassa 20CrNiMo on kohtalainen kovuus. Monimutkaiset geometriat, mukaan lukien pallomainen tiivistepinta, sisäreikä, paikannusolakkeet ja paineenpoistoreiät, voidaan työstää tehokkaasti tarkkuus-CNC-koneistettuna. Työkalujen kuluminen on alhaisempaa verrattuna koviin ruostumattomiin teräslajeihin, mikä lyhentää koneistusjakson aikaa ja pienentää CNC-työstökustannuksia.
LIONSE on luonut ansaitun maineen CNC-työstöteollisuudessa laadun, luotettavuuden, kustannustehokkuuden ja oikea-aikaisen toimituksen ansiosta. Vastatakseen odotuksiisi projekteillesi mekaanikko- ja insinööritiimimme työskentelee tiiviisti yhdessä tuotekehityksen kaikissa vaiheissa prototyypistä tuotantoon. Ymmärrämme, että jokainen projekti ja sen sovellus ovat ainutlaatuisia, joten tarjoamme jokaiselle asiakkaalle yksilöllisen mutta käytännöllisen ratkaisun, joka sisältää tarkkuustyöstöpalvelut ja mukautetut pintakäsittelyt.Ota yhteyttätänään ja aloitetaan osien luominen.
Yli 15 vuoden ajan LIONSE on maailmanlaajuinen toimittaja titaanituotteiden, metallintyöstön ja laakereiden jakelussa. Toimialat, joita palvelemme, ovat muun muassa kirurgiset implantit ja työkalut, autonosat, kemialliset laitteet, sähköntuotanto, kaivoslaitteet, lentokoneet, pumput jne. LIONSE on luotettava toimittajasi.
Kaikki kiertorataventtiilin jaetut pallomme ovat tarkkuus-CNC-työstöä taotusta terästankosta, ei valettu. Pallomainen pinta, sisäreikä ja paineenalennusreiät on viimeistelty sorvauksella jyrsimällä tiukan toleranssin takaamiseksi.
20CrNiMo välttää kalliin kovapintaisen Stellite-hitsauksen. Sen raaka-aine- ja kokonaisvalmistuskustannukset ovat alhaisemmat korroosionkestävässä korkeapainehuollossa. Kovapinnoitettu ruostumaton teräs on suositeltavin syövyttäville aineille, mutta sen kokonaiskustannukset ovat korkeammat.

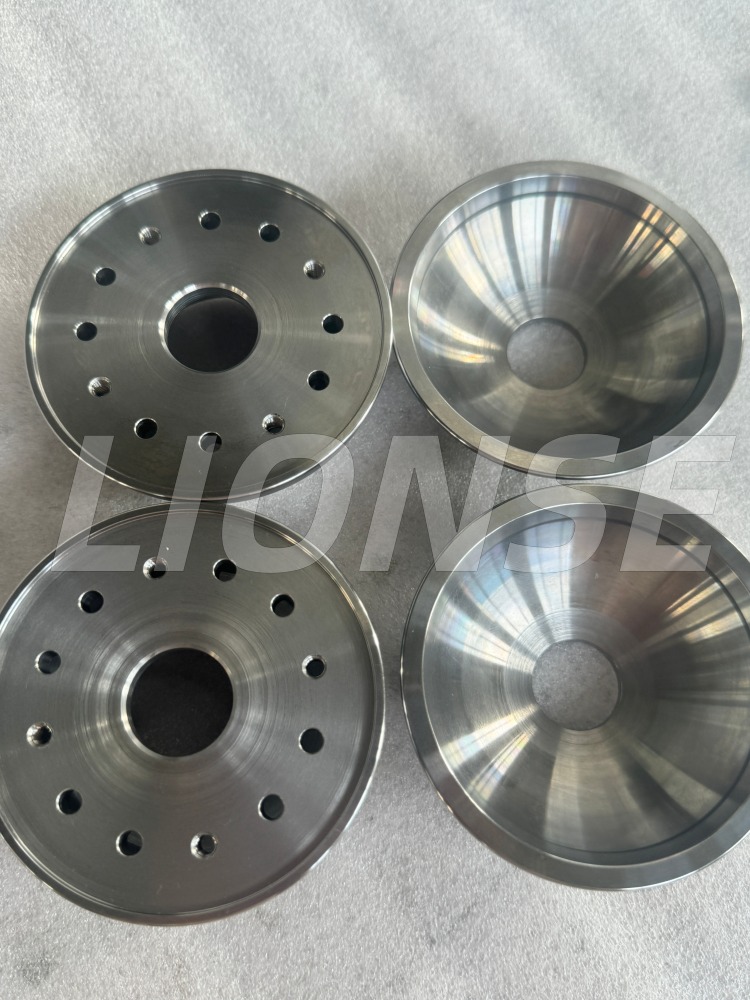

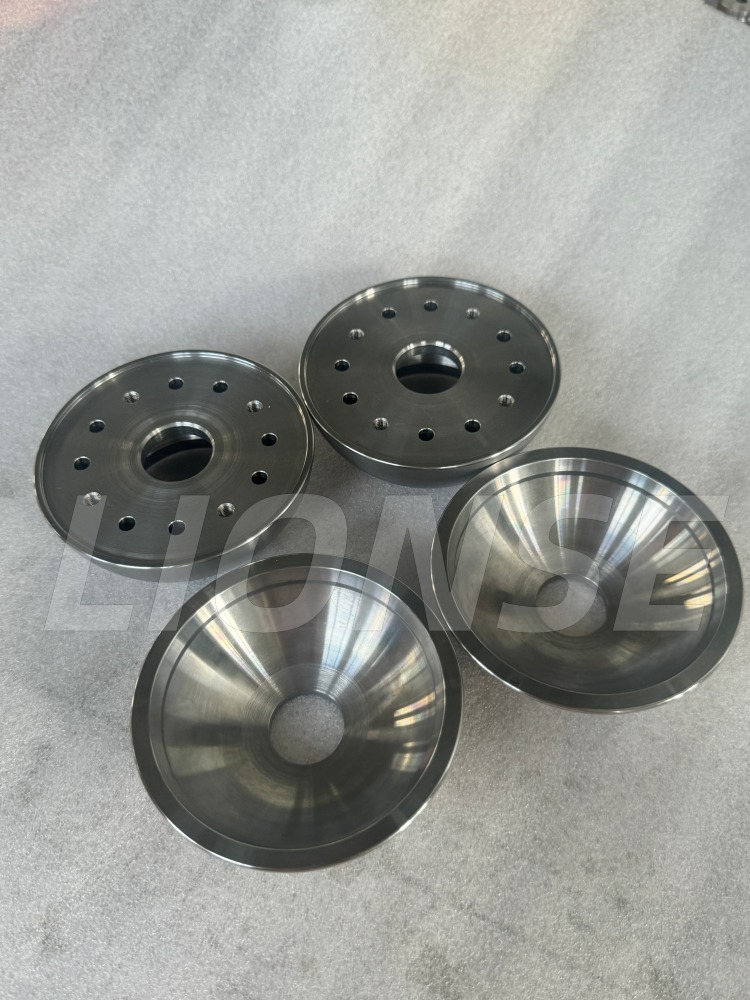

Kyllä. Saatavilla on sekä porattu versio paineenalennusrei'illä että poraamaton aihioversio, jotka on valmistettu tarkasti piirustuksen mukaan.
